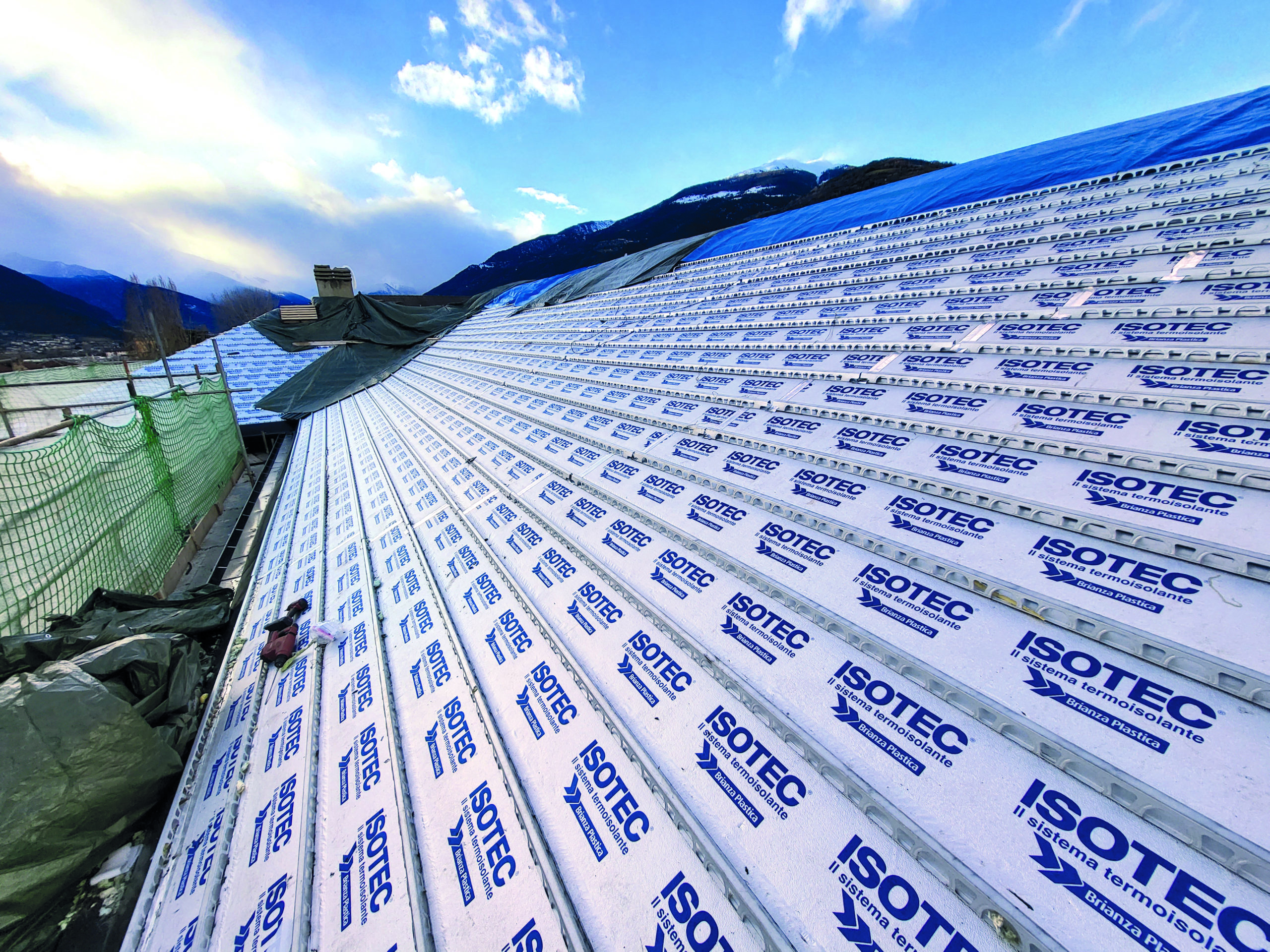

Isolamento termico della copertura con il sistema Isotec

Il sistema Isotec, utilizzato per massimizzare le prestazioni di isolamento termico della copertura, è una soluzione applicabile a qualsiasi tipologia di struttura portante, continua o discontinua, e lascia massima libertà nella scelta del manto.

La riqualificazione energetica di un grande condominio ad Aosta ha visto, fra gli interventi di manutenzione straordinaria mirati al miglioramento dell’efficienza energetica dell’edificio, anche il rifacimento completo della copertura con il Sistema Isotec, usufruendo del superbonus 110%.

L’edificio, facente parte di un complesso edilizio formato da due blocchi gemelli e classificato come Edificio di Pregio Storico, Culturale, Architettonico e Ambientale ai sensi della lr 11/98, è collocato in zona centrale, al limite sudorientale delle mura romane che cingono la parte antica della città.

Il complesso fu eretto negli anni ’30 del Novecento su impulso del Genio Militare del Regio Esercito, per ospitare gli alloggi degli ufficiali della neonata Scuola Centrale Militare di Alpinismo, che aveva trovato ubicazione nel vicino Castello Beauregard.

Il corpo di fabbrica è costituito da tre piani fuori terra e presenta una caratteristica pianta ad “H”, tipica degli alloggi militari e operai dell’epoca.

A seguito della dismissione delle caserme, il fabbricato è stato destinato a civile abitazione a uso privato. In occasione dei lavori di ristrutturazione, nell’ambito del Superbonus, i progettisti dello studio Dgm Associati, hanno previsto interventi sinergici su tutto l’involucro, comprendenti il cappotto termico in facciata, la sostituzione dei serramenti e degli oscuranti esterni, la sostituzione delle caldaie e la realizzazione di un efficace isolamento termico ventilato in copertura.

Il tetto a padiglione, costituito da grandi falde regolari e articolato in tre corpi simmetrici, presentava una superficie importante in termini di estensione e una stratigrafia, priva di isolamento, formata da una soletta in laterocemento su cui erano posate le vecchie tegole, ormai ammalorate e poco funzionali.

Risanamento della copertura

Per massimizzare le prestazioni di isolamento termico della copertura, è stato scelto dai progettisti il sistema termico ventilato Isotec XL di Brianza Plastica.

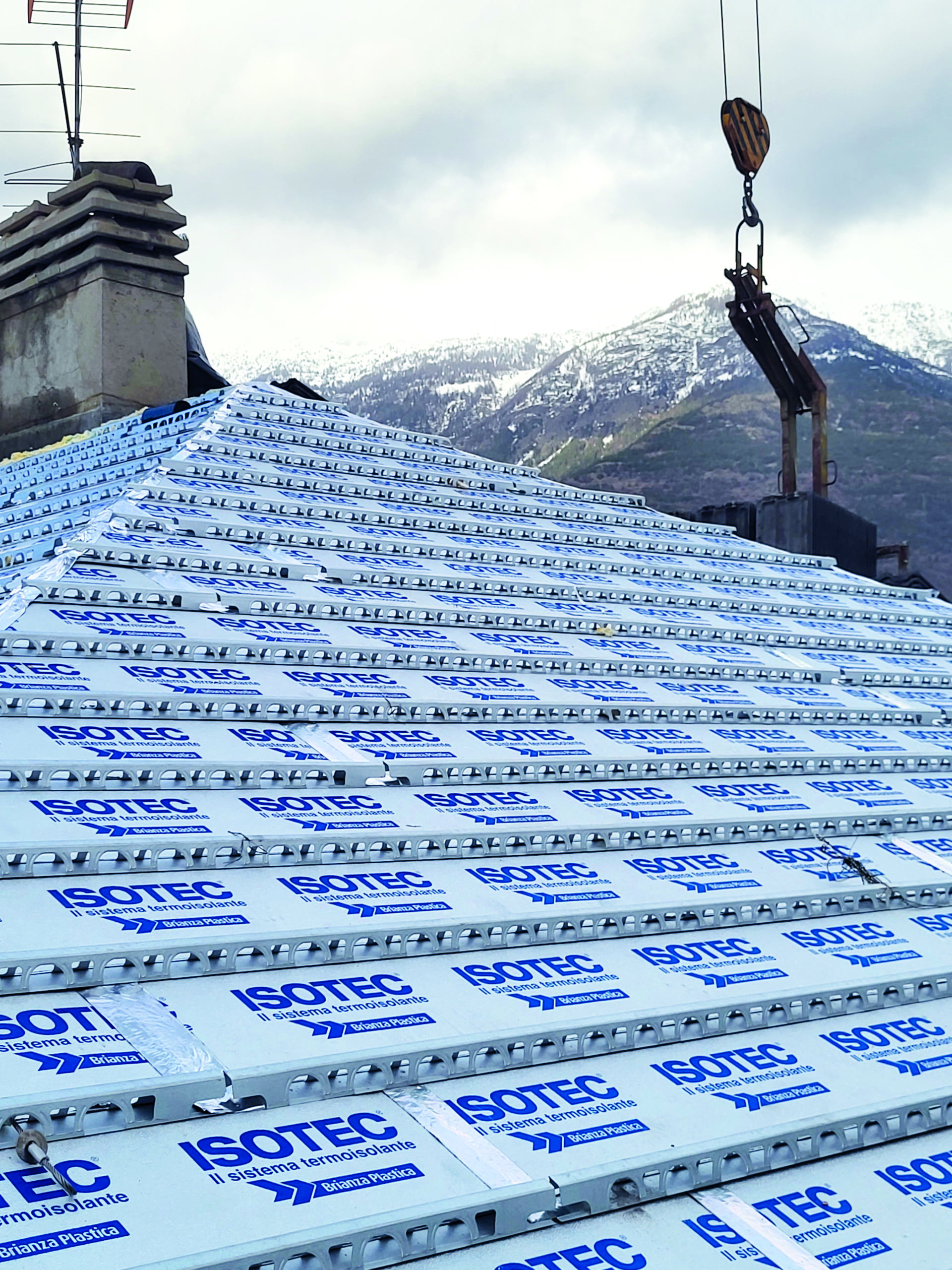

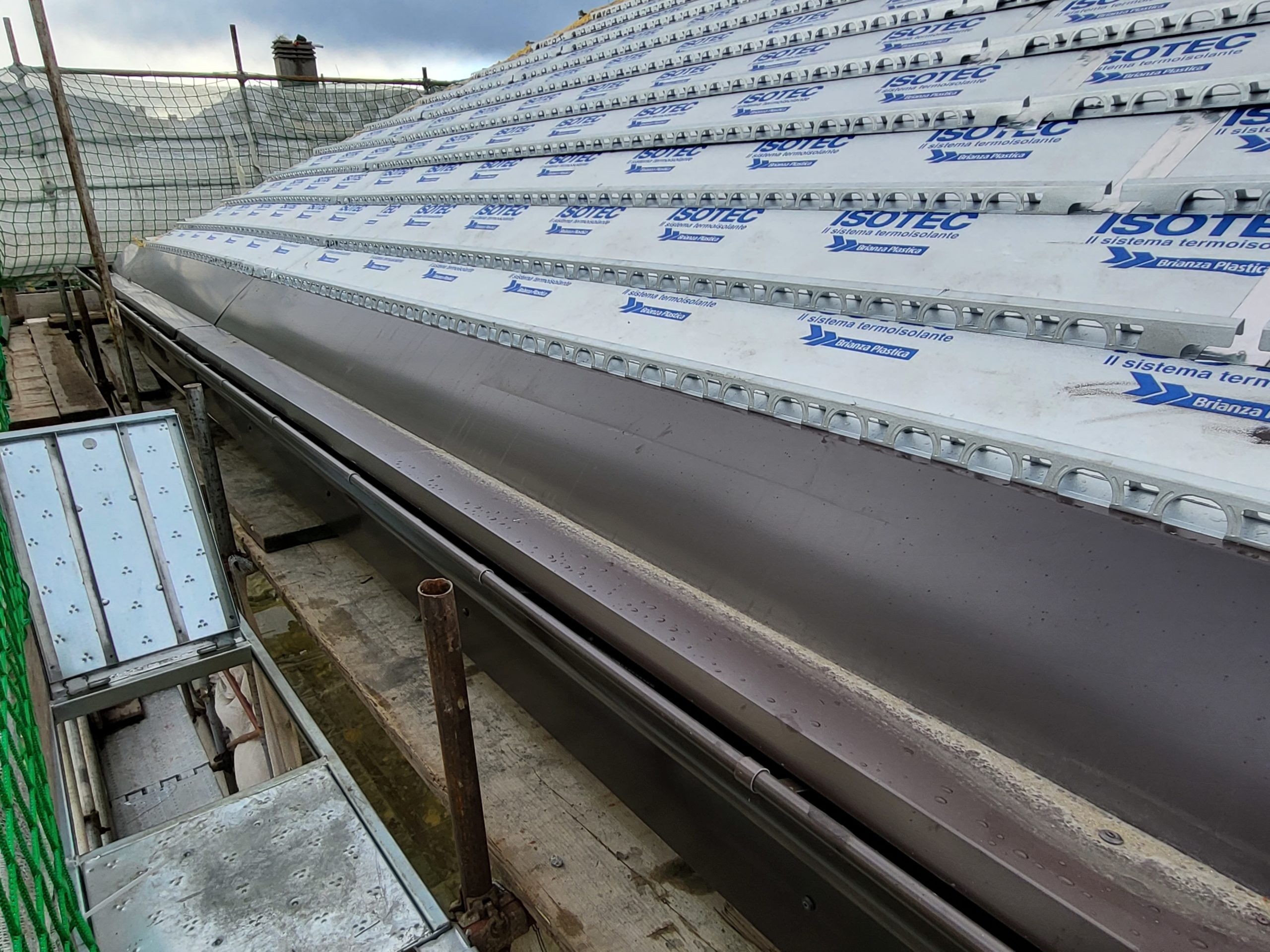

L’intervento è iniziato con la rimozione delle vecchie tegole e la pulizia del sottofondo. Successivamente è stato posato, a partire dalla linea di gronda in appoggio al listello di battuta, il sistema Isotec XL, un pannello composito con anima in poliuretano espanso, ricoperto su entrambe le facce da una lamina di alluminio goffrato che protegge il pannello stesso, realizzando una seconda impermeabilizzazione.

Inoltre, nel pannello è integrato un correntino metallico asolato, che permette di accogliere e sostenere qualsiasi tipo di rivestimento (coppi, tegole, pietre naturali, ma anche lastre ed elementi metallici, ecc.) e al tempo stesso, distanziando il manto di copertura dall’isolante, forma la camera di ventilazione, entro cui si attiva il movimento dell’aria.

Sistema ad elevate prestazioni

Isotec è un sistema isolante realizzato in poliuretano espanso, uno dei materiali termoisolanti più prestazionali sul mercato: con un λD di 0,022 offre un’ottima protezione già a partire dagli spessori più contenuti. In questa opera, l’isolante è stato scelto nello spessore di 120 mm, ottenendo ad opera finita una trasmittanza U=0,165 W/m2K e uno sfasamento di 11 h 28’.

Prima dell’intervento l’edificio rientrava in Classe E con un valore di Ep,gl pari a 219,20 [kWh/m2 anno], mentre ad opera finita ha raggiunto prestazioni energetiche che lo fanno ricadere in Classe A1 con un valore di Ep,gl pari a 101,53 [kWh/m2 anno], con un salto di ben 4 classi energetiche.

Soluzione versatile

Il Sistema Isotec è una soluzione versatile che si può applicare a qualsiasi tipologia di struttura portante, continua o discontinua, e lascia massima libertà nella scelta del manto di copertura: Isotec accoglie tutte le tipologie di rivestimento, sia discontinuo come tegole o coppi, che continuo come lastre metalliche o fibrocementizie.

In questo caso, i progettisti dello studio Dgm Associati hanno optato, anche in considerazione dei vincoli della Sovrintendenza dettati dall’ubicazione dell’immobile nel centro storico della città, in coerenza con l’esistente, per delle tegole in cemento della stessa tipologia di quelle precedenti.

Inoltre, all’interno dell’intercapedine che si crea fra isolante e rivestimento, grazie al correntino metallico asolato, si attiva un flusso d’aria che, in estate fa defluire verso l’alto l’aria surriscaldata dall’azione dell’irraggiamento diretto sulle tegole, riducendo l’intensità dell’onda di calore che arriva sull’isolante; in questo è coadiuvata anche dalla schermatura avanzata, che non trasmette il calore per induzione dalle tegole all’isolante.

In inverno invece, il flusso d’aria continuo favorisce la rapida asciugatura della condensa e dell’umidità, preservando nel tempo le strutture.

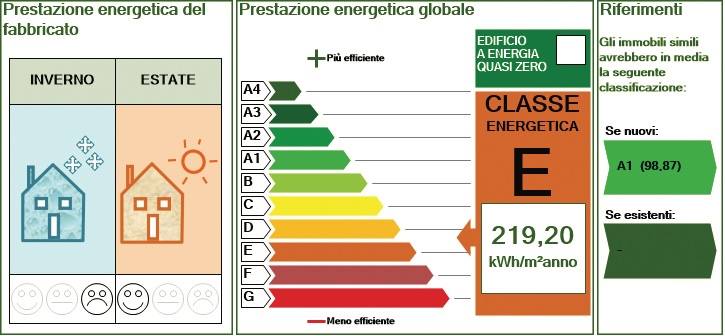

Prima dell’intervento l’edificio rientrava in classe E.

Ad opera finita ha raggiunto prestazioni energetiche che lo fanno ricadere in classe A1, con un salto di ben 4 classi energetiche.

Semplicità di posa

Isotec è semplice da posare poiché ottimizza le fasi di lavorazione e riduce il rischio di errore. “Apprezziamo particolarmente il pannello Isotec” spiega Nello Balliu, titolare della ditta di installazione Balliu srl di Cossato (Biella) “perché agevola molto il lavoro in cantiere, ottimizzando le operazioni. Con la posa di un solo prodotto si realizza sia lo strato isolante che la sottostruttura per la ventilazione e l’appoggio delle tegole”.

Il pannello viene ordinato nel passo coerente con la lunghezza degli elementi di copertura e in fase di posa non resta altro che seguire le semplici indicazioni previste dal sistema.

Inoltre, la sua proprietà di seconda impermeabilizzazione e funzione protettiva per l’isolante e la soletta permette di procedere speditamente, senza dover movimentare teli protettivi in corso di posa.

Inoltre, per tagliare o sagomare i pannelli, ad esempio per la posa in corrispondenza dei corpi emergenti o a bordo della falda, si utilizzano strumenti normalmente presenti in cantiere, quali il flessibile a disco o il segaccio a lama rigida per la sola parte schiumata.

I pannelli Isotec sono configurati a battenti contrapposti sui lati lunghi e a coda di rondine sui lati corti per facilitare il perfetto accostamento longitudinale e tra file consecutive. Una volta avvicinati e posizionati i pannelli, i punti di contatto vengono sigillati con schiuma poliuretanica e nastro di alluminio butilico previsti dal sistema, offrendo un’ottimale continuità di isolamento, privo di ponti termici.

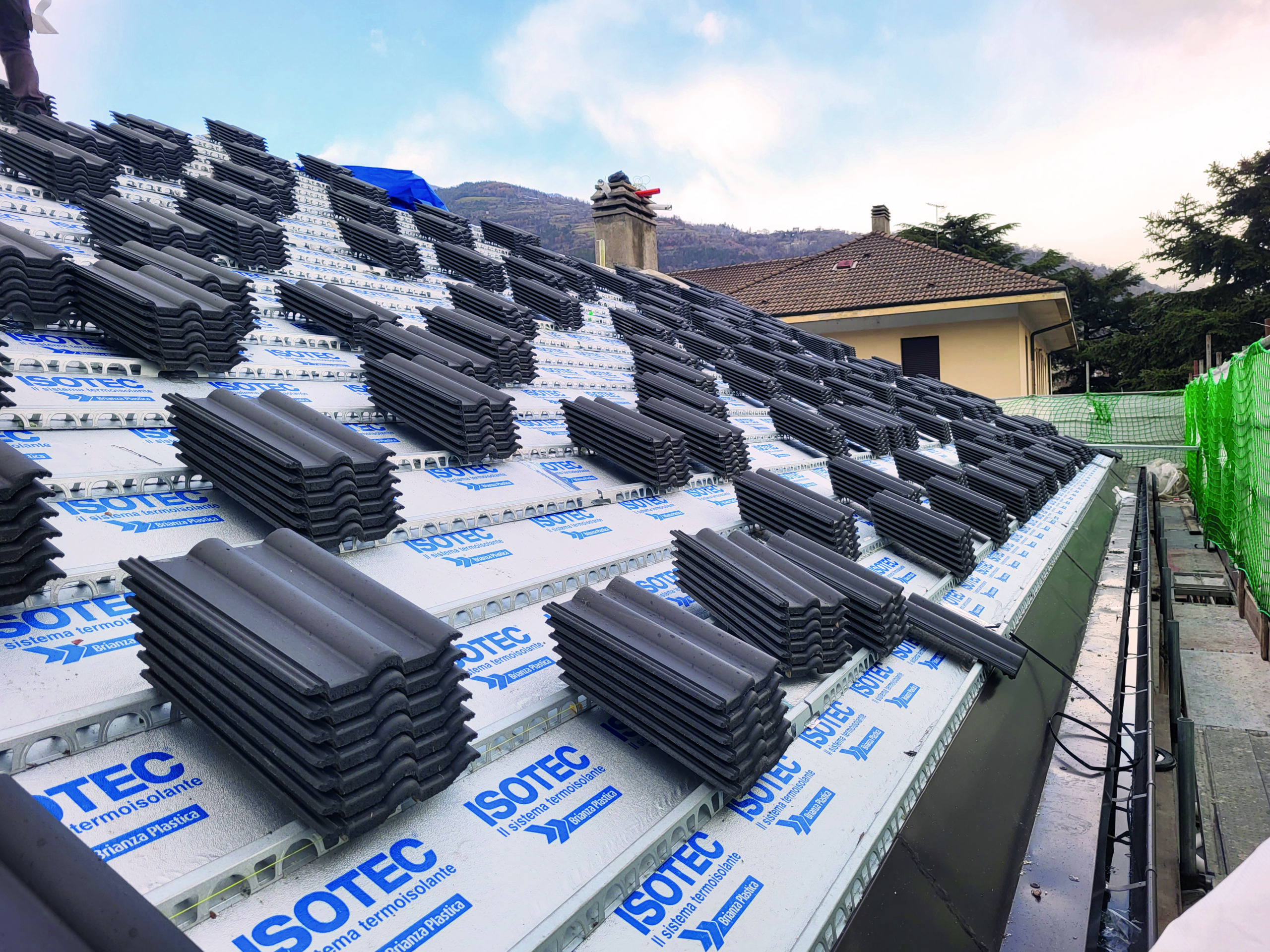

La posa del pannello Isotec XL di Brianza Plastica.

«La soluzione isolante proposta da Brianza Plastica consente di ridurre il numero degli strati che compongono il pacchetto tetto, con l’immediato vantaggio di semplificare le lavorazioni di posa, riducendo i passaggi e le probabilità di errore, ottimizzando tempi e costi. Con Isotec si posa un solo prodotto, evitando di dover movimentare e posare in successione la barriera vapore, la listellatura di contenimento dei pannelli isolanti, il manto impermeabile e i correntini portategole sopra il pannello isolante, con la sicurezza di un prodotto preassemblato che non affida la sua qualità alla perizia dei posatori, ma accompagna l’installazione, richiedendo pochi semplici accorgimenti».

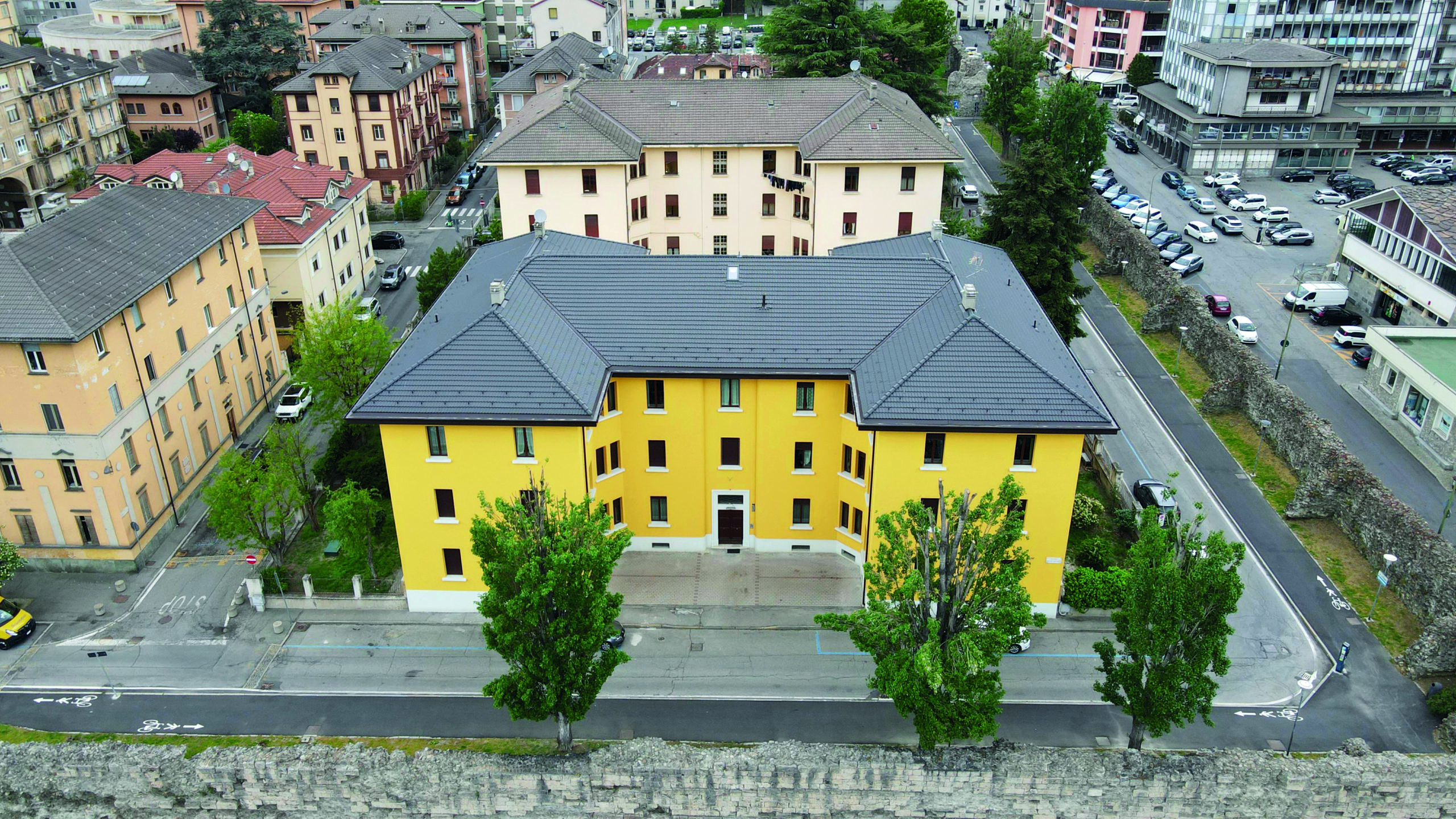

La copertura a lavori ultimati

La scheda

di Rebecca Alberti
